مشخصات فنی LSF

مشخصات فنی LSF

قطعات CFS از فلز گالوانیزه و یا فلز ضد زنگ ساخته می شوند که از مشخصات بارز آنها می توان به سختی و محکمی زیاد قطعات نسبت به وزن آنها اشاره کرد .

این قطعات به نامهای قطعات باز ، بسته و ساخته شده خوانده می شوند .

و این نوع قطعات پتانسیل مناسبی برای معماران و مهندسین مهیا کرده اند به گونه ای که می توانند دقیقا قطعه مورد نظر خود را بر اساس نیازشان انتخاب نمایند .

فلزهای ورقی شکل معمولا در عرض 5/1 متر در کارخانجات ذوب آهن تولید و در کارخانجات مخصوص دیگری به صورت رولی و پرسی فرم داده شده و به شکل CFS در می‌آیند .

اندازه قطعات در جا معمولا بین 50تا 300 میلیمتر و ضخامتشان 4/0 تا 5/3 میلیمتراست .





دو روش برای بر پا کردن قطعات سیستم LSF وجود دارد :

سیستم باربر که از طریق اتصال قطعات سیستم در کارگاه ساخته می شود.

و دیگری سیستم کانکسی (جعبه ای ) که در کارخانه ساخته شده و به کارگاه حمل و نصب می شود .

المانهای اصلی دیوارها ی خارجی و داخلی سیستم از پرچ ها وریل‌ها تشکیل شده‌اند .

که قطعات با مواد مناسب جهت عایق بندی حرارتی و صوتی پوشش داده می‌شوند .

اصولا دیوارهای باربر برای بارهای عمودی و افقی طراحی شده اند و دیوارهای غیر باربر برای جداسازی فضاها مورد استفاده قرار می‌گیرند .

کف سازیها در سیستم LSF از قطعات C شکل بنام تیرچه که با ورق های فلزی ذوزنقه ای شکل با پنج سانتی متر بتن پوشش داده می شود .

تشکیل شده اند و بنام سقف سازی تخت معروف است .

سیستم دیگر برای پوشش تیرریزها استفاده از چوب و نئوپان است که بیشتر در اروپا و امریکا مورد استفاده قرار می‌گیرد .

یکی از مزایای سیستم LSF ، داشتن پتانسیل تطبیق با انواع نما سازیهای رایج در کشورهای مختلف است .

نماسازیها ی معمول در ایران آجرکاری ، سیمانکاری ، دیوارپرده ای از فلز ورقی شکل و نمای سنگی است که همگی با این سیستم مطابقت دارند .



شرکت پیام دشت پارس

مجری تخصصی سازه های فولادی سبک LSF با هدف ارتقاء صنعت ساختمان در زمینه طراحی، تولید و اجرای سیستم قاب سبک فولادی   (Lightweight Steel Framing) با بهره گیری ازتجربه و تخصص در سال۱۳۸۵شروع به فعالیت نموده.

و با توجه به افزایش روز افزون تقاضای ساخت ساختمان به روش LSF با مزایای فراوان اعم از مقاومت در مقابل زلزله ، کاهش زمان ساخت ، جابه جایی آسان ، دقت بالا در اجرا و قابلیت بازیافت تا ۹۵درصد و..... تمامی تلاش خود را معطوف به بهره گیری از این تکنولوژی نوین ساختمانی نموده است و در حال حاضر به عنوان یکی از برترین شرکتهای سازنده ساختمان به روش صنعتی (قاب فولادی سبک) ارائه خدمات می نماید.

پیمانکار ساختمانی
انجام کلیه امور طراحی از صفر تا صد
ساخت اضافه اشکوب در 60 روز
ساخت ویلای مدرن در 90 روز
طراحی محاسبات وفروش سازه های LSF&CFS



تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628

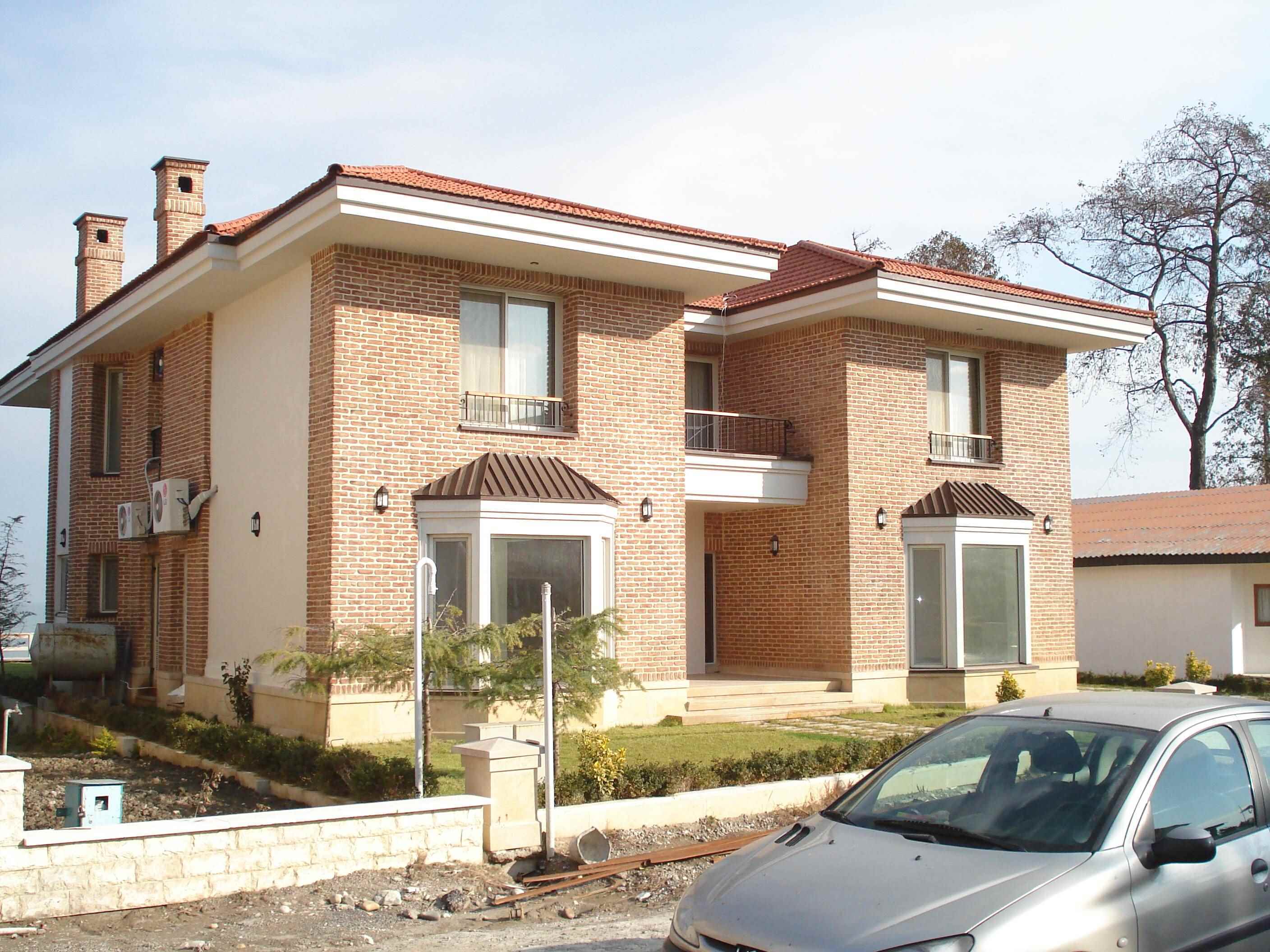

ساخت ویلای لاکچری با سیستم LSF

شرکت پیام دشت پارس

مجری تخصصی خانه ، ویلا و ساختمان های پیش ساخته ,ساخت سریع و ضد زلزله با سازه ال اس اف LSF .

سیستم سازه های فولادی سبک (LSF) ، یک سیستم سازه ای پیشرفته است که در انواع ساخت ها و سازهای یک و چند طبقه ساختمان های مسکونی اداری ،هتل ها و هتل آپارتمان ها ، ساختمان های مدارس و دانشگاهی ، رستورانها و... مورد استفاده قرار می گیرد.

اصلی ترین عامل در سازه های فولادی سبک ، مقاطع فولادی جدار نازک(LGS) می باشد.

مقاطع فولادی جدار نازک، مقاطع فلزی سرد نورد شده ای می باشند که با استفاده از ورقهای فولادی نازک و با استفاده از روش Roll Forming  شکل دهی می شوند که داشتن ضخامت یکنواخت در عرض مقاطع باعث می گردد، تولید در حجم بسیار بالا و با کیفیت مناسب و یکنواخت انجام گیرد.



موارد استفاده از سازه LSF :

ساخت ویلا انبوه سازی وساختمان های مسکونی واداری چند واحدی تا 5طبقه .
ساختمان های ورزشی و آموزشی .
واحد های صنعتی وپارتیشن بندی(دیوار اطراف سوله ها و........) .
احداث نیم طبقه در داخل بناهای با ارتفاع زیاد .
امکان اضافه کردن یک یا چند طبقه به ساختمان های بنایی، فلزی وبتنی به دلیل سبکی سازه .
ساخت نمازخانه ، سرویس بهداشتی، مسجد ، تالار،رستوران ها وفست فود ، اتاق های نگهبانی ،کمپ یا ساختمان ،استقرار نیروی انتظامی ( ساختمان پلیس)،کمپ های راهداری و پمپ بنزین ها وساختمان تجهیز کارگاه،مجتمع های تفریحی و بین راهی احداث آلاچیق مدرسه سازی  .

مزایای سیستم LSF :

●وزن سبک ،حمل ونقل آسان ،کاهش هزینه و زمان حمل و نقل
●قابلیت نصب سازه با سرعت بالا و کمترین زمـان ممکن
●کاهش هزینه انرژی و عایق بندی صدا و دما توسط مصالح نوین و مقاومت دربرابر رطوبت و نم
●مقاومت مطلوب ساختمان پیش ساخته LSFدر برابر زلزله تا 8 ریشتر و وزش باد
●مقاومت دربرابرآتش سوزی
●قابلیت جابجایی ساختمان های پیش ساختهLSF،به مکان هـای دیگر با کمترین اتلاف مصالح
●کاهش هزینه های زمان ساخت و دستمزددر سازه پیش ساختهLSF



تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628



سیستم ساختمانی سبز

سیستم ساختمانی سبز

این سیستم یک مجموعه یکپارچه از سطوح دیوار و سقف است که همگی میتوانند در تحمل بارهای وارده بر ساختمان به صورت یک سیستم جعبه های شکل Structure Shape Box مشارکت کنند.

بنابراین حفظ انسجام و یکپارچگی سیستم جعبهای شکل، نقش تعیین کنندهای در رفتار سازهای آن ایفا می نماید .

هر دیوار یا سقف دارای یک لایه درونی (هسته میانی) از پلی استایرین و دو لایه بیرونی از بتن مسلح به الیاف شیشه GFRC است.

لایه درونی پلی استایرین در ابتدا برپا میشود و نقش قالب برای لایه های بیرونی را به عهده دارد.

لایه های بتنی رویی در کارگاه روی لایه پلی استایرین پاشیده میشوند.

و باربری و یکپارچگی و انسجام ساختمان ناشی از عملکرد آنها پس از سخت شدن و کسب مقاومت است.

کاربری این ساختمانها صرفا مسکونی یک طبقه است.

در مورد ضوابط طراحی و اجرای این سیستم ساختمانی یک گزارش فنی تحت شماره 1638-ESR توسط موسسه ICC در ایالات متحده آمریکا در سال 2017 ارائه شده است.

از نظر سازهای با توجه به تعداد و تنوع آزمایشهای انجام شده در ایالات متحده کاربرد سیستم ساختمانی سبز حداکثر در ساختمانهای مسکونی یک طبقه مجاز است.



تحلیل و طراحی سیستم سازه

تحلیل و طراحی سیستم سازه ضروری است بر پایه مدلسازی دقیق اجزای محدود صورت گیرد.

در این سیستم لازم است محدودیت هایی از نظر ابعاد و بار وارد بر ساختمان رعایت شود که به شرح زیر میباشد:

• بارگذاری ثقلی، باد و زلزله باید بر اساس آخرین ویرایشهای مبحث ششم مقررات ملی ساختمان و استاندارد 2800 ایران با در نظر گرفتن محدودیتهای زیر انجام شود.
• حداکثر ارتفاع آزاد مجاز دیوارها برابر 3 متر است.
• حداکثر دهانه آزاد مجاز باربر دال سقف برابر 4 متر است.
• استفاده از تیرهای متشکل از پلیاستایرین و GFRC در ترکیب با دال سقف مجاز نیست.
• حداقل ضخامت لایه پلیاستایرین EPS باید برای سقف برابر 300 میلیمتر و برای دیوار سازهای برابر 250 میلیمتر باشد.
• حداقل ضخامت لایه GFRC باید برابر 15 میلیمتر در نظر گرفته شود.
• مجموع بار مرده و زنده وارد بر سقف نباید از 200 کیلوگرم بر متر مربع تجاوز کند.
• احداث سقف به صورت کنسول مجاز نیست.
• CR برابر یک در نظر گرفته شود.
• در محاسبه اثر زلزله ضریب رفتار ساختمان R برابر 2 و ضریب افزایش تغییرمکان جانبی dR .

سیستم ساختمانی سبز

• پلی استایرن مورد استفاده در دیوارها و سقف باید از نوع کند سوز (خود خاموش شو) با حداقل دانسیته 20 کیلوگرم در مترمکعب و مدول الاستیسیته حداقل0/2 مگاپاسکال باشد.
• بتن پاششی GFRC بر روی دیوار یا سقف سازه باید مسلح به الیاف شیشه از نوع AR ،مقاومت خمشی بتن حداقل 5 مگاپاسکال و مقاومت فشاری بتن پاشیده بر روی دیوار حداقل 20 مگاپاسکال باشد.
• خیز حداکثر مجاز سقف برای ترکیب بارهای مرده و زنده باید به 480/L دهانه محدود شود.

قوانین سیستم ساختمانی سبز

• اتصال دیوار به فونداسیون باید توسط میل مهار مناسب برای جلوگیری از بلندشدگی دیوار و سایر نیروهای وارد بر دیوار طراحی شود.
• در نظر گرفتن حداقل یک عدد میلگرد به قطر 12 میلیمتر با طول ریشه حداقل 500 میلی متر در هسته میانی دیوار و با فواصل محور تا محور حداکثر 450 میلیمتر در طول دیوار الزامی است.
• حداقل قطر سوراخ لازم برای میل مهار مذکور باید برابر 75 میلیمتر و گروت پیرامون میل مهار باید از نوع SABSCRETE مطابق ESR1638-ICC باشد.
• مشخصات سنگدانه مورد استفاده در بتن پاششی باید دارای حداکثر اندازه 75/4 میلیمتر و مطابق با استاندارد ملی ایران به شماره 302 و یا C33 ASTM ،و سیمانی با آهنگ رشد مقاومت تسریع شده (بر اساس نوع سیمان و یا استفاده از مواد افزودنی تسریع کننده آهنگ سخت شدن) باشد.

مشخصات سایر مواد نظیر مواد پلیمری Copolymer SABS ،الیاف شیشه، و سایر مواد افزودنی باید مطابق با ESR1638-ICC باشد.

• با توجه به اهمیت پدیده جمع شدگی در GFRC لازم است با استفاده از مواد پلیمری جبران کننده جمع شدگی و الیاف شیشه جمع شدگی ناشی از خشک شدن بتن پاششی کنترل شود.



شرکت پیام دشت پارس

مجری تخصصی سازه های فولادی سبک LSF با هدف ارتقاء صنعت ساختمان در زمینه طراحی، تولید و اجرای سیستم قاب سبک فولادی   (Lightweight Steel Framing)با بهره گیری ازتجربه و تخصص در سال۱۳۸۵شروع به فعالیت نموده و با توجه به افزایش روز افزون تقاضای ساخت ساختمان به روش LSF با مزایای فراوان اعم از مقاومت در مقابل زلزله ، کاهش زمان ساخت ، جابه جایی آسان ، دقت بالا در اجرا و قابلیت بازیافت تا ۹۵درصد و..... تمامی تلاش خود را معطوف به بهره گیری از این تکنولوژی نوین ساختمانی نموده است و در حال حاضر به عنوان یکی از برترین شرکتهای سازنده ساختمان به روش صنعتی (قاب فولادی سبک) ارائه خدمات می نماید.

پیمانکار ساختمانی
انجام کلیه امور طراحی از صفر تا صد
ساخت اضافه اشکوب در 60 روز
ساخت ویلای مدرن در 90 روز
طراحی محاسبات وفروش سازه های LSF&CFS



تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628







الزامات سیستم ساختمانی قاب های سرد نورد شده LSF به شیوه اجرای طبقه ای

الزامات سیستم ساختمانی قاب های سرد نورد شده LSF به شیوه اجرای طبقه ای

1 -استفاده از سیستم ساختمان دیوارهای باربر متشکل از قابهای سبک فولادی سرد نورد شده سیستم LSF تا هنگامی که آئین نامه طراحی این ساختمانها توسط مرکز تحقیقات ساختمان و مسکن انتشار نیافته است، تحت شرایط زیر مجاز می باشد.

الف) سیستم LSF به همراه مهاربند قطری حداکثر تا سه طبقـه یا ارتفاع 10 متر از تراز پایه در تمام مناطق لرزه خیز کشور مجاز بـوده و طـرح لـرزهای و سـازهای آن بایـد بـه ترتیـب براسـاس استاندارد 05-ASCE7 و آئیننامه AISI صورت گیرد.

ب) برای ساختمان های با شرایط غیر از موارد یـاد شـده در بنـد الف تا ارتفاع 15 متر یا 5 طبقه مدارک و مسـتندات مربـوط بـه طراحی و محاسبات پروژه بایـد براسـاس اسـتاندارد و آئـین نامـه ذکـــر شـــده در بنـــد الـــف، انجـــام شـــده و بـــه تائیـــد مرکز تحقیقات ساختمان و مسکن برسد.

2 -کنترل سازه در مقابل بار باد باید مطابق مبحث ششم مقررات ملی ساختمان ایران انجام شود.

3 -بکارگیری حداکثر دهانه تا 5 متر و حداکثر ارتفاع ناخالص (با احتساب ضخامت سقف) تا 6/3 متر برای هر طبقه در این سیستم مجاز می باشد.

4 -رعایت ضوابط مندرج در مبحث نهم مقررات ملی ساختمان ایران با عنوان طرح و اجرای ساختمانهای بتنآرمه در طراحی شالوده الزامی است.



الزامات سیستم ساختمانی قاب های سرد نورد شده LSF به شیوه اجرای طبقه ای

5 -لازم است در محل اتصال بین سقف و دیوار به طریق مقتضی درگیری کافی ایجاد شود تا در محل اتصال، ظرفیت انتقال کلیه بارهای ثقلی و جانبی داخل دیافراگم به دیوار ایجاد شود.

6 -اتصال اسکلت به شالوده باید از طریق ریشه گذاری میل مهار در شالوده و اتصال آن به ناودانی زیرین یا رانر بوسیله مهره صورت گیرد.

میل مهارها باید طوری طراحی و محاسبه شود که در تمام حالتهای بارگذاری وارد بر سازه، از نظر کشش و برش جوابگو باشند.

7 -اتصال مهاربندی های تسمهای قطری به عناصر متقاطع با آنها در طول مهاربند ضروری است.

8 -مهاربندیهای تسمهای قطری در باربری جانبی باید به عنان اعضای صرفاً کششی در تحلیل و طراحی در نظر گرفته شوند.

9 -لازم است مهاربندی های تسمهای قطری با روش پیش کشیدگی به منظور رفع شل شدگی اولیه نصب شوند.

10 -تامین ضوابط دیافراگم صلب برای کلیه سقفها با توجه به ضوابط موجود در استاندارد 2800 ایران توصیه میشود.

در غیر اینصورت سازه و سقف باید با توجه به ضوابط آئین نامه های مربوطه طراحی گردد.

11 -در این نوع سیستم حداکثر بار مرده و زنده برای سقفها نباید به ترتیب از m2/kg 350 و m2/kg 250 تجاوز کند.

12 -کلیه اتصالات اعضای قائم به اعضای افقی باید به گونهای باشند که مسیر انتقال بار قائم به نحو مطمئن در ارتفاع سازه تامین شود.

13 -ضوابط مربوط به اجزای اتصالی شامل پیچ و مهره، مطابق آئین نامه AISC و استاندارد AISI تامین شود.

14 -در صورت استفاده از اتصالات جوشی در محل کارخانه، رعایت ضوابط و مقررات مربوط به جوشکاری اعضای سر نورد شده مطابق استاندارد AISI و آئین نامه AWS و AISC الزامی است.



الزامات سیستم ساختمانی قاب های سرد نورد شده LSF به شیوه اجرای طبقه ای

15 -بکار گیری مصالح بنایی در دیوارهای داخلی و خارجی در دهانه قابهای سبک سرد نورد شده مجاز نمی باشد.

حداکثر وزن متر مربع سطح دیوار تمام شده در جداکننده های داخلی نباید بیشتر از m2/kg 50 و در دیوارهای خارجی نباید از 100 kg/m2 بیشتر باشد .

16 -اتصال دیوارهای غیر باربر و جداکننده ها به سیستم سازهای باید به نحوی باشد که ضمن تحمل بارهای وارده مانند طوفان، زلزله، ضربه مطابق استاندارد ملی ایران به شماره 11272 و ... مشارکتی در سختی جانبی سازه نداشته باشند.

17 -رعایت مشخصات فولاد سرد نورد شده براساس استاندارد A653 ASTM و A500 ASTM الزامی است.

لازم است تمهیدات و پوششهای لازم متناسب با شرایط مختلف اقلیمی و محیطهای خورنده ایران صورت پذیرد.

18 -کلیه مصالح و اجزاء در این سیستم اعم از معماری و سازهای از حیث دوام و زیست محیطی باید بر مبنای مقررات ملی ساختمان ایران و یا آئین نامه های معتبر بین المللی بکار گرفته شوند.



الزامات سیستم ساختمانی قاب های سرد نورد شده LSF به شیوه اجرای طبقه ای

19 -الزامات مربوط به انرژی باید مطابق مبحث نوزدهم مقررات ملی ساختمان ایران با عنوان صرفه جویی در مصرف انرژی رعایت شود.

20 -در صورتی که عایق حرارتی به صورت پر کننده اجرا شود، باید به نوع و ضخامت عایق حرارتی مورد نیاز را تامین نماید.

21 -به منظور کاهش اثر پل حرارتی، لازم است حد فاصل ستونک ها و اعضای قائم Stud و لایه خارجی جداره با نوعی عایق حرارتی متراکم پر شود.

22 -لازم است ملاحظات کامل هوا بندی در پوسته خارجی ساختمان، بازشوها و همچنین محل نصب اجزای اتصالی نظیر پیچ و مهره با توجه به اقلیم مورد نظر و نیز خطر میعان به عمل آید.

23 -رعایت مبحث سوم مقررات ملی ساختمان ایران با عنوان حفاظت ساختمانها در مقابل حریق و همچنین الزامات نشریه شماره 444 مرکز تحقیقات ساختمان و مسکن مربوط به اجزای ساختمان در مقابل حریق با در نظر گرفتن ابعاد ساختمان، کاربری و وظیفه عملکردی ساختمانی الزامی است.

24 -صدابندی هوابرد جداکنندههای بین واحدهای مستقل و پوسته خارجی ساختمان و صدابندی سقف بین طبقات می بایست مطابق مبحث هجدهم مقررات ملی ساختمان ایران با عنوان عایقبندی و تنظیم صدا تامین شود.

25 -در تمامی مراحل تولید، طراحی و اجرا، مسولیت نظارت عالیه و منترل کیفی بر عهده شرکت متقاضی میباشد.

26 -اخذ گواهینامه فنی برای محصول تولیدی، پس از راه اندازی خط تولید کارخانه، از مرکز تحقیقات ساختمان و مسکن الزامی است .

شرکت پیام دشت پارس

مجری تخصصی سازه های فولادی سبک LSF با هدف ارتقاء صنعت ساختمان در زمینه طراحی، تولید و اجرای سیستم قاب سبک فولادی   (Lightweight Steel Framing)با بهره گیری ازتجربه و تخصص در سال۱۳۸۵شروع به فعالیت نموده و با توجه به افزایش روز افزون تقاضای ساخت ساختمان به روش LSF با مزایای فراوان اعم از مقاومت در مقابل زلزله ، کاهش زمان ساخت ، جابه جایی آسان ، دقت بالا در اجرا و قابلیت بازیافت تا ۹۵درصد و..... تمامی تلاش خود را معطوف به بهره گیری از این تکنولوژی نوین ساختمانی نموده است و در حال حاضر به عنوان یکی از برترین شرکتهای سازنده ساختمان به روش صنعتی (قاب فولادی سبک) ارائه خدمات می نماید.

پیمانکار ساختمانی
انجام کلیه امور طراحی از صفر تا صد
ساخت اضافه اشکوب در 60 روز
ساخت ویلای مدرن در 90 روز
طراحی محاسبات وفروش سازه های LSF&CFS



تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628



سیستم قاب های سبک فولادی سرد نورد شده

سیستم قاب های سبک فولادی سرد نورد شده

ساختمانهای پیش ساخته فولادی سبک

ساختمانهای پیش ساخته فولادی سبک Light Weight Frame Steel موسوم به LSF به صورت اجرای خشک و عمدتاً با استفاده از اتصالات پیچی و به روش تولید صنعتی بکار گرفته می شوند.

این ساختمانها از سه جزء اصلی شامل ورقهای فولادی سرد نورد شده جهت تامین سازه، صفحات تخته گچی بعنوان پوشش رویه درونی و لایه عایق حرارتی و صوتی، تشکیل می شوند.

کاربرد این ساختمانها به عنوان یک سیستم سازهای مستقل، اکثراً در انبوهسازی ساختمانهای دو طبقه، دفاتر و ساختمانهای تجاری کوچک، واحدهای صنعتی و سالنهای ورزشی در یک طبقه می باشد.

به نظر میرسد این سیستم سازهای توانائی ترکیب شدن با سیستمهای سازهای دیگر، همانند دیوارهای بتنآرمه سازهای را نیز دارا می باشد .

می تواند در ساخت ساختمانهای کوتاه مرتبه به صورت سیستم سازهای مختلط بکار گرفته شود.

جهت ساخت مقاطع سرد نورد شده مطابق آیین نامههای مربوط به این سازهها، استفاده از اشکال مختلف مجاز می باشد.

این مقاطع معمولاً دارای ابعاد متنوع و محدوده تغییرات ضخامتی بین 6/0 الی 5/2 میلیمتر می باشند.

اتصال سازه LSF به شالوده به واسطه یک کلاف افقی با مقطع C شکل صورت میگیرد.



[caption id="" align="aligncenter" width="555"] ساختمانهای پیش ساخته فولادی سبک Weight Light Frame Steel[/caption]

اجزاء قائم این سیستم

به عنوان عضو باربر ستونی در بارهای ثقلی عمل می نمایند.

برخی از این اعضا که دردهانه مهاربندی جانبی سازه قرار میگیرند .

علاوه بر بار ثقلی، متحمل نیروهای ناشی از بارهای جانبی نیز می شوند.

این اعضا تحت نام وادار Stud در این سیستم معرفی می شوند.

سقف سازه این ساختمانها متشکل از تیرچه های فلزی سرد نورد شده بوده .

که فواصل تیرچه ها با توجه به میزان ظرفیت باربری عضو و ابعاد قطعات پوشش سقف که می تواند تخته های چوبی، سیمانی و یا دال بتنآرمه باشد تعیین می شود.

تیرها و تیرچه ها عمدتاً دارای مقاطع با اشکال C یا Z میباشند، پوشش سقف با دال بتن آرمه، در صورت تامین یکپارچگی لازم بین بتن و پروفیل فولادی تیرچه، می تواند بعنوان یک سقف مرکب بتنی فلزی طراحی شود.





[caption id="" align="aligncenter" width="800"] stud استاد[/caption]



ساختمانهای LSF

در ساختمانهای LSF ،به منظور باربری جانبی سازه در دو امتداد اصلی متعامد، از دهانههای باربر جانبی استفاده میشود که تحت عنوان Load Wall Bearing نامیده می شود.

دهانه های باربر به چهار روش ایجاد میشود که عبارتند از:

سیستم دهانه های مهاربندی شده با اعضای قطری، سیستم دیوار برشی با ورق فولادی نازک، سیستم دیوار باربر با پوششهای OSB ،سیستم دیوار برشی بتن آرمه.

در حال حاضر در کشور ایران استفاده از سیستم دهانه های مهاربندی شده با اعضای قطری برای ساختمانهای تا دو طبقه مسکونی و سیستم باربر جانبی دیوار برشی بتن آرمه برای ساختمانهای تا پنج طبقه مجاز می باشد.

عملکرد صوتی دیوارها و سقفهای ساخته شده با این سیستم در صورت رعایت تمهیدات لازم به راحتی پاسخگوی انتظارات تعیین شده در مقررات ملی ساختمان میباشد.

پروفیلهای سرد نورد شده

پروفیلهای سرد نورد شده مقاومت کمی در برابر حریق دارند و باید به خوبی محافظت شوند.

یکی از دلایل کاربرد گچ به عنوان پوشش داخلی این سیستمها، دستیابی به این هدف است.

از عمده مزایای ساختمانهای سبک فولادی LSF کاهش جرم ساختمان می باشد .

که تاثیر فراوانی در جهت کاهش هزینههای ناشی از مصالح، نیروی انسانی و نیز زمان احداث پروژه ها خواهد داشت.

بهکارگیری این سیستم در ساختمانهای 5 طبقه کشور با رعایت تمهیدات خاصی مقدور بوده است.

این سیستم در زمینه های انرژی، حریق، آکوستیک و سازه در مرکز تحقیقات ساختمان و مسکن، مورد ارزیابی قرار گرفته و کاربرد آن در حیطه الزامات ارائه شده، مجاز میباشد.

شرکت پیام دشت پارس

مجری تخصصی سازه های فولادی سبک LSF با هدف ارتقاء صنعت ساختمان در زمینه طراحی، تولید و اجرای سیستم قاب سبک فولادی  (Lightweight Steel Framing) با بهره گیری ازتجربه و تخصص در سال۱۳۸۵شروع به فعالیت نموده و با توجه به افزایش روز افزون تقاضای ساخت ساختمان به روش LSF با مزایای فراوان اعم از مقاومت در مقابل زلزله ، کاهش زمان ساخت ، جابه جایی آسان ، دقت بالا در اجرا و قابلیت بازیافت تا ۹۵درصد و..... تمامی تلاش خود را معطوف به بهره گیری از این تکنولوژی نوین ساختمانی نموده است و در حال حاضر به عنوان یکی از برترین شرکتهای سازنده ساختمان به روش صنعتی (قاب فولادی سبک) ارائه خدمات می نماید.

پیمانکار ساختمانی
انجام کلیه امور طراحی از صفر تا صد
ساخت اضافه اشکوب در 60 روز
ساخت ویلای مدرن در 90 روز
طراحی محاسبات وفروش سازه های LSF&CFS

تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628



فایبر سمنت برد نسل جدیدی از مصالح ساختمانی

 فایبر سمنت برد نسل جدیدی از مصالح ساختمانی

فایبر سمنت برد نسل جدیدی از مصالح ساختمانی متشکل از سیمان، الیاف طبیعی یا مصنوعی به‌ استثنای آزبست و در بعضی موارد سیلیس، آهک و دیگر افزودنی‌ها برای افزایش مقاومت‌های مکانیکی و شیمیایی است.

این محصول به‌صورت ورقه‌ای، نواری و تایلی تولید و کاربردهای بسیار متنوع در صنعت ساختمان دارد.

شاید یکی از مهم‌ترین دلایل توسعه استفاده از فایبر سمنت قیمت بسیار مناسب آن مخصوصاً در کاربرد در نمای ساختمان در مقایسه با سایر مصالح باشد.



فایبر سمنت برد برای کجا مناسب است؟

فلسفه وجودی این کالا مقاومت 100 درصدی در برابر باران و تغییرات جوی است .

اگر اجرا و نصب این کالا به‌صورت کامل اصولی انجام گیرد می‌توان گفت این کالا مقاومت کامل در چرخه‌های متعدد ذوب و یخبندان را دارا است.

صفحات فایبر سمنت برد روی کدام سازه‌ها قابل‌ اجرا است؟

این صفحات را می‌توان روی فلز، چوب، آجر، سیمان و... استفاده کرد.

اما بهترین انتخاب برای زیرسازی این صفحات ال اس اف است.

برای عایق‌بندی می‌توان بین صفحات سمنت برد و سازه آل اس اف از انواع پلی استایرن، پشم‌شیشه، پشم سنگ، XPS، فوم‌های پاششی و پرکننده، بتن‌های سبک و… استفاده کرد.

ویژگی‌های منحصربه‌ فرد فایبر سمنت ازجمله مقاومت در برابر رطوبت، حریق، ضربه، حشرات و مواد شیمیایی، عدم ایجاد آلودگی‌های زیست‌محیطی، عدم وجود آزبست، دوام بالا در تغییرات آب و هوایی موجب کاربردهای بسیار متنوع در صنعت ساختمان شده است.

از دیگر مشخصات فایبر سمنت می‌توان به سهولت و سرعت در نصب، انطباق کامل با دستگاه‌های سنتی و مدرن اجرا از جمله در دستگاه‌های ساخت‌وساز خشک، امکان رنگ در نمای داخلی و خارجی، امکان نصب کاشی، سرامیک، آجر، سفال نما، سنگ، کاغذدیواری و پوشش‌های سلولزی نام برد.

این صفحات به علت داشتن سطح صیقلی نیازی به نازک‌کاری نداشته و در برابر حشرات و قارچ مقاوم و این کالا دوستدار طبیعت (به دلیل عدم وجود آزبست) است.



تفاوت کامپوزیت و سمنت برد

مهندس مجتبی محمدی، مدیریت عامل شرکت پیام دشت پارس نیز با بیان این مطلب که این صفحات روی هر سازه‌ای ازجمله آجر، سیمان، بلوک و... قرار می‌گیرد به اقتصادنیوز گفت : این کالا از نظر اقتصادی و فیزیکی بسیار مقرون‌به‌صرفه است.

وی ادامه داد: اجرای صحیح این صفحات روی سازه‌ها بسیار مهم است.

اگر در زمان اجرای از مواد خوبی استفاده نشود کیفیت این صفحات زیر سؤال می‌رود.

این فعال ساختمانی در تشریح این مورد بیان کرد:

به‌طور مثال برخی از سازندگان برای درزگیری پنل‌های 2.40×1.20 از چسب کاشی یا بتونه کناف به علت گرانی چسب مخصوص سمنت برد استفاده می‌کنند که این مورد تأثیر مستقیم بر کیفیت کالا می‌گذارد.

وی در مورد تفاوت نمای کامپوزیت و سمنت برد اظهار کرد:

هردوی این‌ها دارای کیفیت شبیه به هم است اما باید متذکر شد کسانی که سمنت برد را برای سازه خود انتخاب می‌کنند باید به فکر هزینه اضافی برای یک‌لایه پوشش مانند رنگ، کاغذدیواری و... باشند، در حالی‌که کامپوزیت یک نمای کامل است.

وی در این مورد تصریح کرد: سمنت برد نمایی است که به‌شدت فضای خانه را صمیمی، زیبا و طبیعی می‌کند، در حالی‌که کامپوزیت، نمای مخصوص اداره یا بیمارستان است.

مهندس محمدی افزود : سمنت بردهای طرح چوب مناسب سازندگان و مالکان ویلا و خانه‌های بزرگ است.

به گزارش اقتصادنیوز، در دو جدول زیر می‌توانید مقایسه وزن و شاخص کاهش صدای دیوار داخلی سمنت برد با مصالح دیگر را مشاهده کنید.

با مقایسه اعداد داخل جدول خواهید دید فایبرسمنت‌بردها در مقایسه با کالاهای دیگر از وزن پایین‌تری برخوردار بوده و نسبت به صدا عایق‌تر هستند.

شرکت پیام دشت پارس

مجری تخصصی سازه های فولادی سبک LSF با هدف ارتقاء صنعت ساختمان در زمینه طراحی، تولید و اجرای سیستم قاب سبک فولادی   (Lightweight Steel Framing)با بهره گیری ازتجربه و تخصص در سال۱۳۸۵شروع به فعالیت نموده و با توجه به افزایش روز افزون تقاضای ساخت ساختمان به روش LSF با مزایای فراوان اعم از مقاومت در مقابل زلزله ، کاهش زمان ساخت ، جابه جایی آسان ، دقت بالا در اجرا و قابلیت بازیافت تا ۹۵درصد و..... تمامی تلاش خود را معطوف به بهره گیری از این تکنولوژی نوین ساختمانی نموده است و در حال حاضر به عنوان یکی از برترین شرکتهای سازنده ساختمان به روش صنعتی (قاب فولادی سبک) ارائه خدمات می نماید.

پیمانکار ساختمانی
انجام کلیه امور طراحی از صفر تا صد
ساخت اضافه اشکوب در 60 روز
ساخت ویلای مدرن در 90 روز
طراحی محاسبات وفروش سازه های LSF&CFS





تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628



ارزیابی سیستم LSF در ایران

سیستم LSF

برای استفاده از سیستم LSF درساختمان سازی مزایا و معایبی از طرف کشور های استفاده کننده مطرح شده است .

اما بررسی ها نشان می دهند که بعضی از این سیستم ها در  ایران وجود ندارد .

لذا برای استفاده بهینه از پتانسیل های موجود در سیستم ، ارزیابی زیر برای شرایط ایران انجام و ارایه  گردیده است .

  10-1. طراحی و برنامه ریزی

-این سیستم قابلیت های متنوعی در طراحی و ساخت مسکن با قطعات سبک را داراست.

- تنوع زیاد در شکل و اندازه قطعات CFS ، امکانات متنوعی برای طراح مهیا می کند.

به طریقی که از مصالح ساختمانی مناسب استفاده شود و در عین حال وزن ساختمان کاهش یابد تا در برابر زلزله مقاومت بیشتری پیدا کند .

- تمام مصالح ساختمانی معمول برای نما سازی در ایران مانند سنگ ، آجر و سیمان کاری قابلیت تطبیق با سیستم را دارا هستند .

- سیستم LSF ، سیستم سبکی است ، بنابراین برای برخی از نقاط ایران مانند نواحی شمالی کشور که دارای زمین های سست و ضعیف اند و یا برای نواحی که با خطر نسبی خیلی بسیار زلزله مواجه هستند سیستم مناسبی هستند .

از طرفی این مسئله در مقایسه با ساخت و ساز سنگین ساختمان در ایران بسیار اهمیت دارد .

زیرا تجربیات و تحقیقات نشان داده اند که این نوع ساخت و ساز ها (ساخت و ساز های سنتی و سنگین )در مقابله با زلزله مقاومت خوبی نداشته اند .





  10-2. ساخت و ساز

- سیستم LSF  ، یک سیستم ساختمانی با قابلیت تولید صنعتی ، و با استفاده از مصالح خشک است که با استفاده از آن معمولاً می توان ساختمان را بین یک تا چهار روز در مقابل بارندگی محافظت کرد.

این مسئله برای ساختمان سازی در ایران به علت شرایط جوی خاص به ویژه در فصل زمستان مهم است.

- پیش ساخته بودن سیستم ، تاکید بر پاکردن سریع و آسان آن در کارگاه دارد .

واین ویژگی با شرایط کشور که به دلیل کمبود مسکن نیاز به ساختمان سازی سریع است بسیار فعالیت دارد.

- از آنجا که بیشتر کارهای پیچیده ساخت و ساز این سیستم در کارخانه انجام می گیرد .

لذا کارگران نیمه ماهر در کارگاه مورد نیاز خواهند بود.

اهمیت این موضوع به علت کمبود کارگران ماهر برای ساختمان سازی در کشور است.

- یکی از تفاوتهای مهم سیستم های رایج با سیستم LSF  ،"تر" بودن نوع این سیستم های رایج است .

به طوری که در روشهای رایج ساختمان سازی کشور، به کارگیری حجم قابل توجهی ملات گچ و خاک برای به دست آوردن سطوح صاف متداول است.

- کار ساخت و سازLSF ، ساده تر از روشهای رایج ساختمان سازی در ایران است.

اشکالات ساخت به راحتی برطرف می شود و ماشین آلات کمتری مورد نیاز هستند.

خصوصاً تجهیزات و لوازمی  مانند: بالابرها و دستگاههای جوش.

- کارگرانی که تجربه کار با سیستم LSF را ندارند.

ولی با اسکلت فلزی رایج در ایران آشنا هستند زمینه فراگیری فنون این سیستم را خواهند داشت.

- برای کارگذاری تاسیسات در ساختمان ، قطعات سیستم در کارخانه ها سوراخ کاری می شوند.

در حالی که در روشهای ساختمان سازی در ایران با استفاده از شکاف و برش در دیوار انجام می شود.

این طرزعمل زمان ساخت را تقلیل داده و کمیت کار را افزایش خواهد داد.

  10-3.  زلزله

- بخشهای عظیمی از کشور در مناطقی با لرزه خیزی زیاد قرار دارند و ساخت و ساز سنتی تجربیات موفقی نداشته است.

استفاده از سیستمی مانند LSF که اساساً مقاومت خوبی در مقابله با زلزله دارد، ساختمانی مناسبی خواهد بود.

- براساس تجربیات کشورهایی که ازاین سیستم استفاده کرده اند .

وزن سیستم LSF تقریباً یک سوم سیستمهای متداول سنتی است و 60% سبک تر از سیستمهای چوبی است و از آنجا که زلزله بستگی به بار مرده ساختمان دارد، لذا استفاده از سیستم LSF مشکل زلزله را کاهش خواهد داد.

- المانهای اصلی دیوار پرده ای از فلز CFS است.

استفاده ازاین نوع دیوارها علاوه بر کاهش وزن ساختمان ، خطر خرابی و ریزش المانهای غیر باربر در زمان وقوع زلزله را به حداقل می رساند.

- اتصالات سیستم LSF ، پیچی ، پرچی و یا جوشی هستند و توانایی تحمل نیرو و لنگر خمشی را دارند .

در صورتی که اغلب اتصالات در روشهای ساختمان سازی متداول در ایران در محل و با کیفیت نامطلوب انجام می شود و باعث گسیخته شدن آنها زیربار زلزله می گردد.

لذا به کارگیری سیستم ساختمانی با استفاده از اتصالات صحیح و کیفیت ساخت مطلوب ، آسیب پذیری ساختمان در برابر نیروهای وارده را کاهش می دهد.

  10-4.   کیفیت ساخت

- ساختمان سازی ایران طی سالهای گذشته ، با مشکل کیفیت ساخت روبرو بوده است .

از آنجا که سیستم LSF در کارخانه با امکان کنترل بهتر تولید می شود لذا کیفیت کار نیز ارتقاء خواهد یافت.

- مصالح ساختمانی و روشهای ساخت مورد استفاده در سیستم LSF امکان دستیابی به استانداردهای لازم مانند : حفاظت ساختمان در برابر آتش سوزی ، تبادل حرارتی و آکوستیک را داراست. در حال حاضر در اغلب سیستم های رایج کشور، استانداردهای فوق رعایت نمی شوند. البته با توجه به تاکید مقررات جدید مبنی بر رعایت این موارد ، به کارگیری سیستم LSF می تواند بخشی از این نیاز را پاسخگو باشد.

  10-5.   هزینه ساخت

- به علت ناآشنایی با سیستم LSF در ایران ، احتمالاً قیمت تمام شده این سیستم در ابتدای کار بیش از سیستم های رایج خواهد بود .

واین می تواند یکی از موانع برای استفاده از این سیستم در ایران باشد ، اما تجربیات کشورهایی که این سیستم را به کار گرفته اند نشان می دهد که بعد از مدتی قیمت ساخت ، قابل مقایسه با روشهای رایج خواهد بود.

- امکان صرفه جویی در هزینه ساخت سیستم LSF در ایران به دلیل ارزان بودن کارگر، کمتر است .

ولی افزایش سرعت ساخت از دو نظر می تواند آن را تا حد امکان جبران کند :

یکی برای پاسخگویی سریع به کمبودهای مسکن، دیگری برای جلوگیری از تاخیر در ساخت و سازها ، زیرا طولانی شدن مراحل ساخت باعث افزایش هزینه ساخت می شود ، به ویژه زمانی که قراردادها رسمی باشند.

- صرفه اقتصادی سیستم LSF در تولید انبوه آن است واز طرفی جهت رفع کمبود فعلی مسکن در ایران نیاز به تولید بسیار احساس می شود.

خوشبختانه سیستم LSF سیستم مناسبی هم برای تولید انبوه و هم برای تک سازی است.

  10-6.  مزایای زیست محیطی سیستم

- یکی از مهم ترین دلایل رشد تجاری این سیستم در مسکن ، زیست محیطی آن است زیرا استفاده از آن باعث صرفه جویی و جلوگیری از اتلاف مصالح ساختمانی در مرحله ساخت و ساز و همچنین هزینه کمتر برای نگهداری ساختمان می شود.

- عدم توجه به عایق کاری حرارتی درساختمان یکی از دلایل اتلاف انرژی است.

خوشبختانه با استفاده از سیستم LSF به راحتی می توان عایقکاری حرارتی مورد نیاز را ایجاد نمود.

- ماده اصلی سیستم LSF آهن است که قابل بازیافت است و این امر عامل مهمی در صرفه جوئی استفاده از مواد اولیه خواهد بود.

استفاده از سیستم LSF کیفیت ساخت را در مقایسه با سیستم های رایج ارتقاء می دهد و درنتیجه طول عمر ساختمان افزایش خواهد یافت.

- بیشترین میزان ساختمان سازی ، در شهرهای پرجمعیت انجام می شود.

این موضوع در بسیاری از موانع آسایش را از همسایگان سلب می کند.

استفاده از سیستم LSF به دلیل سرعت زیاد کار، این مشکل را تعدیل خواهد کرد.

از طرفی قطعات ساختمانی در موقع برپا کردن ساختمان به کارگاه حمل می شود .

لذا نیاز به محل برای انبار کردن قطعات در محوطه ساختمان سازی به حداقل خواهد رسید.

شرکت پیام دشت پارس

مجری تخصصی سازه های فولادی سبک LSF با هدف ارتقاء صنعت ساختمان در زمینه طراحی، تولید و اجرای سیستم قاب سبک فولادی   (Lightweight Steel Framing)با بهره گیری ازتجربه و تخصص در سال۱۳۸۵شروع به فعالیت نموده .

با توجه به افزایش روز افزون تقاضای ساخت ساختمان به روش LSF با مزایای فراوان اعم از مقاومت در مقابل زلزله ، کاهش زمان ساخت ، جابه جایی آسان ، دقت بالا در اجرا و قابلیت بازیافت تا ۹۵درصد و..... تمامی تلاش خود را معطوف به بهره گیری از این تکنولوژی نوین ساختمانی نموده است و در حال حاضر به عنوان یکی از برترین شرکتهای سازنده ساختمان به روش صنعتی (قاب فولادی سبک) ارائه خدمات می نماید.

پیمانکار ساختمانی
انجام کلیه امور طراحی از صفر تا صد
ساخت اضافه اشکوب در 60 روز
ساخت ویلای مدرن در 90 روز
طراحی محاسبات وفروش سازه های LSF&CFS

تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628



چرا سازه های فلزی سبک (ال اس اف) را توصیه می کنیم ؟

سازه های فلزی سبک (ال اس اف)

LSF details when compared with masonry details

عمر مفید بنا
عمر مفید یک ساختمان به مصالحی که در ساخت آن بنا بکار رفته بستگی دارد.

در روش LSF از بهترین و با کیفیت ترین مصالح موجود که به صورت صنعتی فرآوری می شوند، با بهره گیری از آخرین دستاورد های علمی صنعت ساختمان در جهان استفاده می گردد.



 تبدیل و احیاء مجدد مصالح
در روش LSF نزدیک به 70 درصد مصالح قابلیت تعویض شدن دارند.



1. Main Structure durable for 100 years

Building life expectancy
Life expectancy of a building, mainly, depend on the materials used in it. The LSF system uses bolted steel structure, dry walls, false ceilings, metaplast piping, etc.. in which all contribute to increase the life expectancy of the building.

Reduction and reclamation of materials
In the LSF system more than 70% of the materials are reclaimable

Anti-Seismic, crack resist facilities for 8 degree earthquake



فونداسیون
فونداسیون مورد نیاز در روش LSF شبیه دیگر روشهای مرسوم می باشد.

با این تفاوت که به دلیل سبکی وزن سازه و مصالح مصرفی در مقایسه با ساختمانهای سنتی (25 تا 30 کیلوگرم بر متر مربع برای یک بنای دو اشکوبه) نیروهای جانبی به طرز چشم گیری کمتر بوده و در نتیجه در اندازه فونداسیون ها تاثیر به سزایی دارد.

سازه
سازه ها در روش LSF بر اساس سازه های فلزی نورد سرد می باشد و با استفاده از استاندارد های معتبری چون AISI آمریکا محاسبه می گردد.

سقف طبقات
کف بین طبقات در روش LSF به صورت سقف کمپوزیت اجرا می گردد و بام نیز بسته به طرح می تواند به شکل خرپا هم ساخته شود.

2. Anti-Seismic, crack resist facilities for 8 degree earthquake

Foundation
The required foundation for The LS F system is similar to that of other buildings.Since this type of building is less heavier compared to traditional buildings, the estimated weight of this system is 25 - 30 kg/m2, the horizontal force caused by an earthquake will be considerably less which in turn will play a direct role in the size of the foundation

Structural system
The structural system in the LSF system is based on cold formed light structural members

Floor Slabs
Floor slab system is composed of Metal deck and concrete and trusses
ایزولاسیون
با استفاده از مرغوب ترین عایق های حرارتی و صوتی ساختمانی با روشهای روز دنیا در جداره های خارجی از تبادل حرارت و صدا جلوگیری می شود، این تکنیکها نه تنها قابلیت تطابق در هر اقلیم و شرایطی را دارا می باشد بلکه در صرفه جویی انرژی نیز نقش به سزایی دارد.

3. Exterior wall warm keeping as a whole environmental friendly and save resources

Insulation
By using the best insulating materials for the outer wall system, it provides the best insulation against heat and noise transfer through the building walls. This technique not only is adaptable to different weather conditions, but also provides the user a tremendous amount of savings in energy
 ایزولاسیون رطوبتی
با استفاده از بهترین شیوه ها و تکنیکهای شناخته شده دنیا در روش LSF از ورود نم و آب به داخل ساختمان
می توان به راحتی جلوگیری کرد.

4. Water and moisture resistant wall

Water and moisture Insulation
By using the best known techniques in the LSF system, we can avoid water and moisture

Roof Tiling and Details



5. Productive building materials no pollution on the site

 Ceiling Details



سیستم ساخت سریع
روش LSF این امکان را برای سرمایه گزاران فراهم می کند تا سرمایه آنها در کوتاه ترین زمان ممکن با بهترین کیفیت ساختمان سازی بازگردانده شود.
به عنوان مثال برای احداث یک بنای 4 طبقه با مساحت 1000 متر مربع زیر بنا تنها 114 روز کاری زمان نیاز دارد.

6. Easy and fast installation

Fast Track System
Whenever the speed is a determinant factor, the LSF system allows the investors a quick return on their investment while maintaining quality of the buildings.
The LSF system requires only 114 working days for competition of a four story block of 1000 square meters of building works involved



افزایش 8 الی 13 درصدی فضاهای مفید داخلی در مقایسه با شیوه های سنتی.
تمام شده دیوار های خارجی 20 سانتیمتر می باشد که حدود 2/1 تا 3/1 آن در روش سنتی بوده.
تمام شده دیوار های داخلی 9 سانتیمتر می باشد که حدود 2/1 آن در روش سنتی بوده.
تمام شده کف طبقات 10 الی 20 سانتیمتر به ارتفاع می افزاید.

7. Increase the usable space up to 8~13% than traditional buildings



8-13% more useable space than Traditional buildings
Exterior wall thickness is around 200mm,1/2 ~1/3 of that of traditional masonry one
Interior wall thickness is around 99mm, 1/2 of that of traditional masonry one
Floor slab without beam can make extra 100 ~ 200mm in height



Electrical piping and supports
 تاسیسات مکانیکی
اساس لوله های تاسیساتی با استفاده از سوپر پایپ و پی وی سی فشرده می باشد، که در مقایسه با لوله های فلزی و چدنی از انعطاف و طول عمر بیشتری برخوردار می باشند.
برای سیستم تهوبه مطبوع نیز می توان بسته به نظر کارفرما یا از پکیج یونیت و ار سیستم تهویه مرکزی استفاده کرد.
تاسیسات الکتریکی
در این شیوه لوله های پلاستیکی از بالای سقف کاذب به میان فضای خالی دیوارها به محل قوطی ها که از پیش به وسیله پشت بندهای مخصوص در محل مورد نصب شده اند کشیده می شوند.



شرکت پیام دشت پارس مجری تخصصی سازه های فولادی سبک LSF با هدف ارتقاء صنعت ساختمان در زمینه طراحی، تولید و اجرای سیستم قاب سبک فولادی   (Lightweight Steel Framing)با بهره گیری ازتجربه و تخصص در سال۱۳۸۵شروع به فعالیت نموده و با توجه به افزایش روز افزون تقاضای ساخت ساختمان به روش LSF با مزایای فراوان اعم از مقاومت در مقابل زلزله ، کاهش زمان ساخت ، جابه جایی آسان ، دقت بالا در اجرا و قابلیت بازیافت تا ۹۵درصد و..... تمامی تلاش خود را معطوف به بهره گیری از این تکنولوژی نوین ساختمانی نموده است و در حال حاضر به عنوان یکی از برترین شرکتهای سازنده ساختمان به روش صنعتی (قاب فولادی سبک) ارائه خدمات می نماید.

پیمانکار ساختمانی
انجام کلیه امور طراحی از صفر تا صد
ساخت اضافه اشکوب در 60 روز
ساخت ویلای مدرن در 90 روز
طراحی محاسبات وفروش سازه های LSF&CFS

تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628



پنل سه بعدی ( ۳d پانل)

معرفی تری دی پانل

در بخش های شمالی ایالات متحده همه ساله بسیاری از مردم در اثر طوفان های سنگین خانه های خود را از دست می دهند.

یکی از بدترین طوفان ها در بیستم اکتبر ۱۹۹۲ در فلوریدای جنوبی رخ داد.

بعد از فروکش کردن طوفان، ساختمان های پیش ساخته ۳d در برابر طوفان با سرعت ۱۹۰ کیلومتر در ساعت مقاومت کرده و هیچ گونه آسیبی ندیدند.

در حالی که بعضی از سازه های موجود در آن منطقه آسیب شدید دیدند.

در دانشگاه کالیفرنیا تمامی دیوارهای خارجی براساس ساندویچ پانل ۳d ساخته شد.

در تاریخ ۲۸ ژوئن ۱۹۹۲ زلزله ای به شدت ۶٫۹ در مقیاس ریشتر منطقه کالیفرنیا را لرزانید که مرکز زلزله ۸۰ کیلومتر از محل ساختمان دانشگاه فاصله داشت.

براساس گزارش این ساختمان در برابر زلزله که به مدت یک دقیقه کامل ادامه داشت هیچ گونه آسیبی ندید.

به طور کلی ساختمان های ۳d پانل مقاومت بسیار مناسبی در برابر نیروهای جانبی با دو زلزله از خود نشان می دهند.

در این مقاله به معرفی خانه های پیش ساخته ، ۳d پانل و نحوه اجرای آن می پردازیم.



سیستم ۳d پانل

سیستم ۳d پانل براساس ایده هایی از قبیل ساختار پوششی، دوام، عایق بودن در برابر حریق، صوت و رطوبت داخلی ، دستیابی به فضای مفید بیشتر ، بهینه سازی انرژی، مقاومت در برابر نیروی جانبی باد و زلزله ، مورد طراحی قرار گرفته است.

این سیستم در واقع یک روش نیمه پیش ساخته سبک جهت ساخت سازه های بتن آرمه است.

یک سازه ۳d شامل یک پانل به همراه Eps منبسط شده (پلی استایرن) می باشد.

که بر روی آن دو لایه ، شبکه جوش شده فولادی است و توسط یک سری المان های خرپایی به یکدیگر متصل می شوند .

و پس از نصب به ضخامت ۴۰-۸۰ میلی متر با بتن شاتکریت می شود.

اگر شاتگریت به ضخامت ۴۰ میلی متر اجرا شود فاصله بین پلی استایرن تا شبکه مش ۲۰ میلی متر در نظر گرفته می شود .

که با شاتگریت پر می شود و ضخامت ۲۰ میلی متر باقی مانده توسط شاتگریت سطح بیرونی مش را می پوشاند.

لازم به ذکر است این عمل برای دو سطح پانل انجام می شود.

سازه ۳d قدرت و هماهنگی مضاعف خود را از اسکلت بتنی و مفتول های مورب کسب می کند.

این پانل ها به عنوان المان دیوار و سقف ساختمان به کار می روند.

پانل ها علاوه بر نقش جداسازی فضای معماری به عنوان دیوار باربر قائم و برش گیر در برابر بارهای جانبی نیز عمل می کنند .

و از مقاومتی که از اتصال مش ها به یکدیگر حاصل می کنند جهت پایداری در برابر زلزله و بادهای تند استفاده می شوند.



ابعاد پانل سه بعدی

به طور کلی ابعاد و مشخصات یک پانل استاندارد به شرح زیر می باشد

• عرض : ۱۲۰۰ میلی متر
• طول : ۶۰۰۰ میلی متر
• وزن تقریبی: ۶ کیلوگرم بر متر مربع
• ضخامت پلی استایرن : ۱۰۰، ۸۰، ۶۰ و ۴۰ میلی متر
• سیم مفتول: ابعاد شبکه ها ۵۰*۵۰ میلی متر به قطر ۲٫۸ میلی متر
• قطر اعضای خرپایی : ۵ میلی متر
• فاصله خرپاها از یکدیگر: ۱۰۰ میلی متر
• ضخامت بتن شاتگریت : ۴۰ الی ۸۰ میلی متر

توضیح: ضخامت بتن شاتگریت هر اندازه که باشد شبکه مش در میان ضخامت بتن قرار می گیرد.

نحوه رفتار و باربری المان ها

المان های دیوار، برای بار برشی طراحی و برای بار محوری (رفتار ستون) و لنگر خمشی کنترل می شود.

تحقیقاتی که اخیرا در مورد ساندویچ پانل های ۳d انجام گرفته اکثرا در مورد بار قائم شامل برش لایه ای و یا آزمایشات خمشی می باشد.

در آزمایشات خمشی مشخص شد در مواردی که شبکه جوش شده دچار خمش توام با کشش قرار گیرد باعث گسیختگی ترد می شود که علت آن کوچک بودن سطح مقطع فولاد و ضعیف شدن آن ها در محل جوش می باشد که به تمرکز تنش منجر می شود.

در این مواقع استفاده از میلگردهای کمکی در قسمت هایی که به کشش می افتند گسیختگی را به طور قابل ملاحظه ای تقلیل می دهد.

همچنین در محل اتصال ها و کنار بازشوها باید آرماتور تقویتی طبق طراحی تعبیه شود.

پی این سازه ها نواری یا گسترده اجرا می شود و پی منفرد در این سازه ها کاربردی ندارد.

آرماتورهای انتظار در محل قرارگیری دیوارها تعبیه می شود و ساندویچ پانل های دیوار را به پی مهار می کنند.

پانل کف به صورت دال یک طرفه عمل می کند و این به دلیل وجود اعضای برش گیر در جهت طولی پانل است.

این پانل ها در کنار یکدیگر مستقر شده و روی پانل های دیوار نصب و توسط آرماتورهای انتظار مهار می شوند.

لایه های پلی استایرن نقش قالب برای بتن ریزی و همچنین عایق حرارتی و صوتی را ایفا می کنند.

پانل های سقف دیافراگم صلب را تشکیل می دهد.

بار جانبی ناشی از باد یا زلزله از طریق دیافراگم صلب به نسبت سختی بین دیوارها توزیع می شود.

نحوه نصب تاسیسات

لوله های تاسیساتی و برق در فاصله بین شبکه مش و لایه عایق نصب می شوند.

در صورتی که مقداری از شبکه برای نصب برید می شود می بایست تقویت های لازم در اطراف بریدگی انجام شود.

کابل های برق از جنس PVC نباید با EPS (پلی استایرن) تماس داشته باشند.

به همین جهت باید درون یک لوله قرار گیرند (لوله سیم پوش) و یا در صورت عدم استفاده از لوله آن را با فاصله از EPS نصب کنند.

اجرای شاتگریت پس از نصب تاسیسات صورت می گیرد.

سقف سازه ۳D بعد از اتمام نصب کامل دیوارها اجرا می گردد.

نحوه اجرا سازه های ۳D پانل باربر برای ساختمان های متعارف یک تا دو طبقه

• فونداسیون

در این مرحله ابتدا آرماتورهای انتظار در کف بتنی که قبلا طبق پلان فونداسیون ایجاد گردیده مطابق پلان معماری ساختمان کار گذاشته می شود.

میلگرد به قطر ۱۰ میلی متر را به فواصل ۴۰ سانتی متر و ارتفاع ۴۰ سانتی متر در فونداسیون نصب کرده سپس پانل ها را به آن ها متصل می کنند.

باید توجه شود که میلگردها در یک امتداد باشند.

• نصب

ساندویچ پانل ها را از طرف داخل به میلگردها متصل می کنند.

میلگردهایی که برای اتصال به شبکه فولادی پانل استفاده می شود حداقل باید ۴۰ سانتی متر از هم فاصله داشته باشد.

• اتصال

تمام اتصالات بین ساندویچ پانل ها (دیواره، کف و گوشه ها) باید از هر دو طرف توسط شبکه اتصال حصیری با مفتول آرماتوربندی به هم متصل شوند.

• بازشوها

مکان درها و پنجره ها در این سیستم توسط پیمانکار بریده شده و توسط اتصالات حصیری ساده و گونیا باید تقویت شود.

• تاسیسات

تاسیسات برقی و مکانیکی، قبل از بتن پاشی در داخل پانل ها انجام می شود.

فوم پلی استایرن را با ذوب کردن و یا با استفاده از ابزار نوک تیز از پانل جدا می کنند .

و اگر چنانچه تحت هر شرایطی شبکه مفتولی ضربه خورد و شکست، یک شبکه مفتولی دیگر جایگزین می کنند و یا از میلگردهای تقویتی روی آن استفاده می شود.

• شاقول و تراز کردن دیوارها

برای اطمینان بیشتر تمامی دیوارها باید از نظر شاقول و تراز بودن کنترل و سپس آن ها را توسط جک ها و بست های فلزی محکم کرد.

• بتن پاشی

این کار باید به صورت دستی و یا با استفاده از ماشین بتن پاش عمل بتن پاشی را انجام داد.

روش دستی به کمک کمچه و ماله انجام می گیرد و روش ماشینی به دو طریق شاتگریت تر و شاتگریت خشک انجام می گیرد.

بهترین روش شاتگریت خشک است زیرا امصاح خشک (سیمان و سنگ دانه) و آب در هنگام خروج از لوله پمپاژ با هم ترکیب می شوند و امکان به هم خوردن ترکیب سنگ دانه ها در محلول ملات به هنگام پمپاژ از بین می رود.

به طور معمول در اجرا از شاتگریت تر استفاده می شود.

ملات مورد نیاز را به نسبت ۱-۳-۱ تهیه می کنند یعنی یک پیمانه سیمان، سه پیمانه ماسه و یک پیمانه آب را توسط دستگاه بتن ساز تهیه کرده و در دو مرحله عمل بتن پاشی را انجام می دهند.

ابتدا روی مفتول ها را با ملات تهیه شده پوشانده سپس بعد از خشک شدن مرحله اول، مرحله دوم را به ضخامت مشخص که معمولا به همان اندازه ضخامت لایه اول است می پوشانند.

برای اطمینان از مقاومت بالای پانل ها در حدود ۴۸ ساعت سطوح بتن پاشی شده را مرطوب نگه می دارند.

• سقف

جهت اجرای پانل های سقف کاملا بایستی خرپاهای پانل ها در امتداد دهانه سقف باشد.

• تکیه گاه ها

فاصله جک ها و تکیه گاه های پانل ها در حدود ۱۲۰ سانتی متر از یکدیگر می باشد.

فاصله آن ها براساس نوع و کاربرد سقف قابل تغییر می باشد.

پس از ۱۰ روز می توان آن ها را برداشت.

• بتن ریزی سقف

برای ساختن سقف ها و کف ها نیاز به تیرچه و میلگردهای تقویتی نیست فقط کافیست در حدود ۵ سانتی متر روی پانل ها را بتن ریزی کرد.

جک ها را به مدت ۱۰ روز گذاشته سپس آن ها را بر می دارند.

توجه شود که سطح بتن ریزی شده را حداقل باید ۴۰ ساعت مرطوب نگه داشت.

محدودیت ارتفاع در ساختمان های پانلی باربر ۳D

سازه های باربر پانلی برای طبقات محدود توصیه می شود و به طور معمول برای ساختمان های یک تا دو طبقه به کار می روند.

در ایران حداکثر تا ۴ طبقه ساخته شده است.

البته برای سیستم غیر باربر که دارای قاب فلزی یا بتنی می باشند محدودیتی وجود ندارد اتصال پانل ها به قاب های فلزی یا بتنی توسط میلگرد انتظار که از قبل آماده شده انجام می گیرد.

نتیجه گیری

با استفاده از علم جدید و تکنولوژی های موجود در صنعت ساختمان می توان با استفاده از خانه های پیش ساخته ۳d کمک بزرگی در ساخت و ساز کشور به ویژه از نظر کیفیت و انبوه سازی داشت.

وارد کردن و استفاده از صنعت خانه های پیش ساخته ۳d در کشوری مثل ایران که دائما در معرض حوادث غیر مترقبه بوده و نیاز مبرم به بازسازی شهرها و روستاهای آسیب دیده دارند لازم و ضروری می باشد.

با توجه به فناوری موجود در کشورمان و همچنین در دسترس بودن مصالح مورد نیاز در این سیستم ساخت و ساز به راحتی می توان آن را جایگزین سیستم های سنتی کرد و از نیروی انسانی به نحو مطلوب استفاده نمود.

استفاده از خانه های پیش ساخته ۳d نسبت به خانه سازی سنتی در مجموع اقتصادی است.

شرکت پیام دشت پارس

مجری تخصصی سازه های فولادی سبک LSF با هدف ارتقاء صنعت ساختمان در زمینه طراحی، تولید و اجرای سیستم قاب سبک فولادی (Lightweight Steel Framing) با بهره گیری ازتجربه و تخصص در سال۱۳۸۵شروع به فعالیت نمود.

و با توجه به افزایش روز افزون تقاضای ساخت ساختمان به روش LSF با مزایای فراوان اعم از مقاومت در مقابل زلزله ، کاهش زمان ساخت ، جابه جایی آسان ، دقت بالا در اجرا و قابلیت بازیافت تا ۹۵درصد و..... تمامی تلاش خود را معطوف به بهره گیری از این تکنولوژی نوین ساختمانی نموده است و در حال حاضر به عنوان یکی از برترین شرکتهای سازنده ساختمان به روش صنعتی (قاب فولادی سبک) ارائه خدمات می نماید.

پیمانکار ساختمانی
انجام کلیه امور طراحی از صفر تا صد
ساخت اضافه اشکوب در 60 روز
ساخت ویلای مدرن در 90 روز
طراحی محاسبات وفروش سازه های LSF&CFS

تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628



LSF دوست محیط زیست

سیستم سازه های فولادی سبک LSF

این سیستم یکی از شیوه های  مدرن اجرای سازه می باشد که استفاده از آن از سال 1950 در برخی از کشورها از جمله کانادا آغاز گردید.

ولی استفاده گسترده از آن از سال 1990 مورد توجه قرار گرفت.

کارخانه های این سیستم در ایران برای اولین بار در سال 1385 راه اندازی شد.

اصلی ترین عامل در این سیستم مقاطع فولادی جدار نازک است.

این مقاطع ،مقاطع فلزی سرد نورد شده است که با استفاده از ورقهای فولادی گالوانیزه نازک  ، شکل دهی می شوند.

کاربرد

ویلاها ،ساختمانهای مسکونی ، اداری،صنعتی  تا سه طبقه ، هتل ها ، هتل آپارتمانها ، ساختمانهای مدارس و دانشگاهها ، رستورانها و ...(ودر ساختمانهای 3 تا 9  طبقه نیز توسط سیستمهای ترکیبی قابل اجراء است . )

مزایا ی مقاطع

اغلب مصالح مورد استفاده در این سیستم  و کل مصالح پرتی قابل بازیافت هستند.

مقاوم در مقابل خوردگی ، کج شد گی و ایجاد ترک .

متوانند با طولهای دقیق مورد نیاز سفارش داده شوند .

مصالح مورد نیاز برای ساخت این سیستم حداقل 60% سبک تر از مصالح مرسوم هستند .

جهت گیری این سازه به سمت تکنیک پانل های پیش ساخته است که دیوارهای ساختمان در محل کارخانه و تحت شرایط کنترل شده مونتاژشده و سپس به محل سایت جهت نصب منتقل می گردند.

در زمان شکل دهی و ساخت  ، یک سری سوراخهای استاندارد در جان این مقاطع ایجاد می نمایند که عبور دادن سیم ها و لوله ها از داخل این سوراخها باعث ایجاد تسهیل در نصب سیستم های تاسیساتی در داخل دیوار می گردد.

وزن این سیستم سازه ای در مقایسه با سیستم سنتی حدود 30% آن می باشد.

با توجه به وزن کم این سیستم ، فونداسیون مورد نیاز بصورت شناژ فقط در زیر دیوارهای باربر با حداقل ابعاد مورد استفاده در فونداسیونها میباشد و در زیر دیوارهای داخلی از یک دال بتنی به ضخامت حدود 10 سانتیمتر استفاده می شود .



شرکت پیام دشت پارس

مجری تخصصی سازه های فولادی سبک LSF با هدف ارتقاء صنعت ساختمان در زمینه طراحی، تولید و اجرای سیستم قاب سبک فولادی   (Lightweight Steel Framing)با بهره گیری ازتجربه و تخصص در سال۱۳۸۵شروع به فعالیت نموده و با توجه به افزایش روز افزون تقاضای ساخت ساختمان به روش LSF با مزایای فراوان اعم از مقاومت در مقابل زلزله ، کاهش زمان ساخت ، جابه جایی آسان ، دقت بالا در اجرا و قابلیت بازیافت تا ۹۵درصد و..... تمامی تلاش خود را معطوف به بهره گیری از این تکنولوژی نوین ساختمانی نموده است و در حال حاضر به عنوان یکی از برترین شرکتهای سازنده ساختمان به روش صنعتی (قاب فولادی سبک) ارائه خدمات می نماید.

پیمانکار ساختمانی
انجام کلیه امور طراحی از صفر تا صد
ساخت اضافه اشکوب در 60 روز
ساخت ویلای مدرن در 90 روز
طراحی محاسبات وفروش سازه های LSF&CFS



تماس با ما  :

1-ایمیل شرکت [e-mail]

2-شماره های تلفن ثابت : 22491383-22448448-021

3-آدرس دفتر : تهران پاسداران- خیابان گل نبی- پلاک 40

3- همراه مهندس محمدی :09124942628
